XGC-10管材靜液壓試驗機

一、產品簡介、執行標準及儀器組成：

（一）簡介：XGC-10B/XGC-10C管材靜液壓試驗機主要用于耐超高壓管路及容器的液壓瞬時爆破和長期恒定壓力下耐破壞時間的測定，主要應用于金屬管材、熱塑性管材、增強熱塑性塑料復合管、石油管路、液壓元件、氣瓶壓力容器、航天航空壓力管路容器、工程液壓軟管、汽車軟管等耐超高壓的測試領域，是各生產廠家、科研院所、質檢部門必備的檢測儀器。

（二）執行標準：GB6111、GB/T15560、GB/T10002.1、GB/T10002.3、GB/T 18252、CJ/T108、ISO 1167、ISO 9080、ASTM F1335、ASTM D 1598、 ASTM D 1599。

（三）儀器組成：壓力控制系統、恒溫介質箱、密封夾具三部分。每部分規格型號由用戶選擇，也可承接客戶特殊定制。

二、壓力控制系統：

（一）、主機特點：

1、模塊化設計：主程序控制采用臺灣臺達可編程控制器模塊化獨立電控系統，可根據使用需求拆除或安裝不同模塊組件，通用性強，穩定性高，使用維護成本低。

2、一機多用：既可以進行管道長期靜液壓試驗又可做管材的瞬間爆破試驗（每路都可進行爆破和耐壓試驗）。

3、零部件性能優越：整機全部選用歐盟CE認證電子元器件，長期運行可靠，穩定性極高，一路多口試驗效率高，使用成本低、經濟效益好。

4、壓力控制范圍寬：每個工位壓力控制范圍均為0.4-10MPa任意設定。

5、高可靠性的保證：所有電氣、機械及軟件部分均設有安全防護措施。如防漏電，防短路，防靜電，防干擾，防滲漏，防停電，防誤操作等等。

6、集成模塊式組裝：設有微控單元和電磁閥控制單元，互不干擾，一個工位試驗破裂不影響其他工位的正常試驗。

7、功能齊全：破裂識別、實時監控、斷電保壓、掉電保護、來電自動恢復，主機數據存儲脫機可保存7天，自動增加時間，手動增加時間，試驗過程中更改試驗壓力。

（二）、壓力源特點：

1、主壓力源是為進口泵頭，自成一體、一臺壓力源可接多臺主機。

2、主壓力高，流量大。

3、壓力控制儀表，響應快，壓力控制穩定。

4、壓力范圍寬，蓄能壓力4-10MPa任意可調。

5、噪音小，安全穩定。

6、儀器自帶漏電保護功能。

7、彈性連接，噪音小。

（三）、技術參數：

XGC-10B/XGC-10C管材靜液壓試驗機
控制方式		XGC-10B	可編程控制器（PLC）控制
		XGC-10C	計算機（PC）控制
試驗管徑范圍			Ф16mm-Ф1600mm
最大試驗壓力			10MPa（可訂制）
試驗工位數			1~60路（任選）
電源			220V，50Hv，0.5KW
數據保存			具有斷電數據保護功能，開機即可恢復
時間	計時范圍		0-10000h
	計時精度		±0.1%
	時間分辨率		1s
	最小設置單位		min
壓力	壓力控制范圍		0.4 MPa~10MPa
	壓力控制精度		-1%~+2%
	壓力顯示分辨率		0.001MPa
	測量范圍		4%~100%FS
	示值允許誤差極限		示值的1%以內

（四）、配置：

名稱	產地及用途
電磁閥	美國Parker
加壓泵	美國林德
壓力表	北京昆侖天辰
壓力傳感器	北京中航機電
針閥	北京熊川
過濾器	臺灣九如
蓄能器	上海液壓件廠
短高壓軟管	承德科承 (耐溫100℃耐壓63MPa)，
長高壓軟管	承德科承 (耐溫100℃耐壓63MPa)
計算機及打印機	聯想

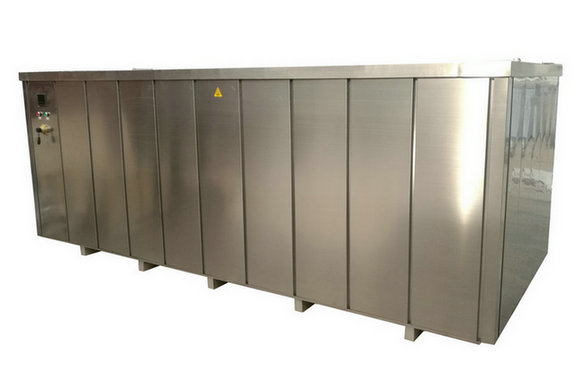

三、恒溫介質箱：

（一）簡介：

恒溫介質箱與壓力控制系統配套使用，適用于各種管材、管件長期靜液壓試驗、瞬時爆破試驗，是各科研院所、質檢部門及管材、管件生產廠家必備的檢測設備。

（二）特點：

1、保溫系統采用內膽整體包裹保溫，材料采用兩種保溫材料，保溫性能好，長期使用節能效益顯著。水溫在95℃時，外箱體仍接近室溫，大大提高了整機的安全性，同時耗電量可節省70%以上。

2、采用循環噴淋式系統，箱體及上蓋均為304不銹鋼材質，循環泵流量不小于4m³/h。內置加熱器，換熱效率高，維護、檢修、保養加熱器時不需要停機不影響試驗正常運行。

3、分立式控溫系統，水箱內置加熱系統，外置制冷系統，減少噪音。

4、箱蓋開啟方式為氣動開啟，省力且不占用多余的實驗室空間。

5、箱蓋開啟角度任意可停，并具有可靠性、安全性及方便性。

6、箱蓋采用硅橡膠條密封，高溫時無溢氣。

7、具有智能自動補水功能、缺水停機保護功能、溢流功能；自身可任意設定控制溫度。

8、不銹鋼內膽，配備不銹鋼泵體結構架箱底，承載重量大，抗變形能力強。

9、材質內膽為2mm厚不銹鋼板。

10、85mm以上厚保溫層，并有減少熱橋（短路）措施，保溫省電。

11、所有器件均為不銹鋼（管路、管件、加熱器、閥門等）。

12、控溫系統采用品牌漏電保護裝置及時保護人身安全。

13、恒溫水箱可以自動循環，也可以連接外循環系統。

14、水箱自帶加熱控制系統。

15、帶制冷系統（溫度可從室溫降到15℃），大功率工業冷水機。

16、自動過濾功能，隨時過濾掉水中雜物。

17、水箱內壁配有高壓接口，每個接口可配快速接頭及高壓軟管。

（三）、技術參數：

XGC-10恒溫介質箱
最大試驗管徑	Ф16mm~Ф1600mm
試驗路數	1~60路（任選）
試驗溫度	15～95℃（低溫裝置選配）
控溫精度	±0.5℃
溫場均勻度	±0.5℃/±1℃
內膽材質	不銹鋼
加熱功率	根據水箱尺寸而定
制冷功率	根據水箱尺寸而定
開啟水箱蓋系統	氣動

（四）、配置：

名稱	產地
箱體	承德科承
溫控系統	承德科承
冷水機	國產
加熱管	國產
氣缸	臺灣亞德客
箱體開啟旋轉手柄	臺灣亞德客
循環泵	德國威樂熱水泵1200L/小時

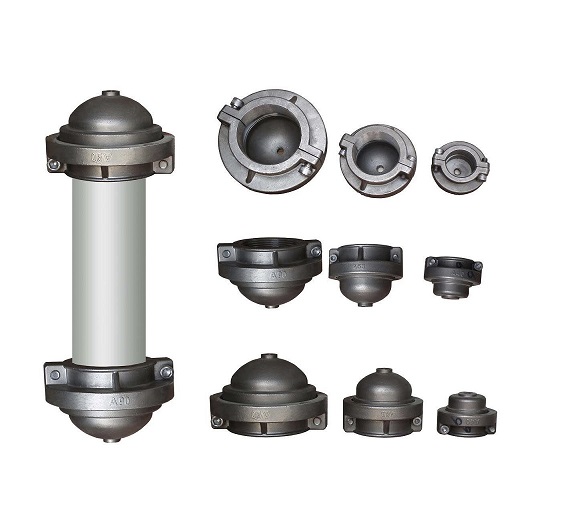

四、密封夾具：

（一）產品簡介：

密封夾具主要用于做靜液壓試驗及負壓測試試驗時對管材、管件進行密封時使用。該夾具采用無拉桿徑向密封，滿足ISO、GB等相關標準，可適用于PE、PVC、PP-R、內襯鋼骨架復合等各種管材、管件的端部密封。該端封主要由加緊塊、橢圓端頭、硅膠密封圈、壓圈等主要零部件組成。

（二）技術參數：

1、外形結構：磨具鍛造結構，重量輕，承重好；

2、密封硅膠圈：全部采用 O型結構；

3、轉換接頭：PT1/4 內螺紋，不銹鋼材質；

4、夾具接口：M12*1.25內螺紋；

5、夾具跑氣口：通用M10內螺紋。

（三）產品特點：

1、φ10～φ800采用精密鑄造加工，φ900～φ1600為機制夾具，密封采用A型徑向密封結構，材質全部采用優質不銹鋼材料，夾具零部件外表面不銹鋼本色均勻一致，具有高強度耐腐蝕性。

2、結構簡單，操作便捷，確保裝卡密封100%無滲漏。

3、分瓣式夾緊塊結構，易于搬運及組裝操作。

4、采用模塊化設計，通過模具、工裝進行加工制造，零部件間具有一致性和互換性，可對任意部件進行維護、更新等，通過更換必要部分即可實現耐壓能力升級。

5、通用性好，接口可與國內外各個廠家壓力主機和恒溫介質箱配套使用。
